Czy kiedykolwiek zastanawiałeś się, jak profesjonalnie zmierzyć natężenie prądu w swoim domu lub warsztacie? Pomiar amperów może wydawać się skomplikowany, ale z odpowiednimi narzędziami i wiedzą staje się prostą czynnością. W tym artykule przeprowadzę Cię krok po kroku przez proces mierzenia amperów za pomocą multimetru, dzieląc się cennymi wskazówkami i trikami, które pomogą Ci uniknąć typowych błędów. Niezależnie od tego, czy jesteś początkującym elektrykiem, czy doświadczonym majsterkowiczem, ten przewodnik dostarczy Ci wszystkich niezbędnych informacji, aby bezpiecznie i skutecznie mierzyć natężenie prądu.
Czym jest multimetr i dlaczego jest niezbędny do pomiaru amperów?

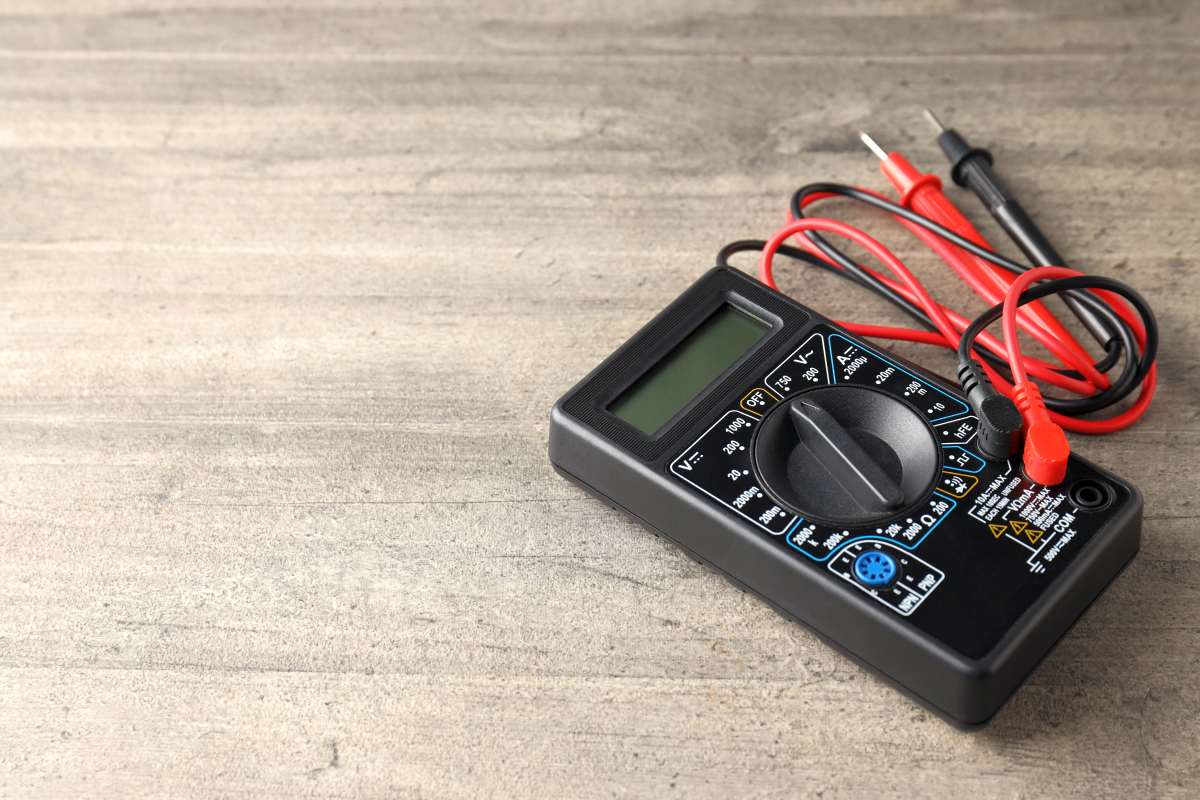

Multimetr to niezastąpione narzędzie w arsenale każdego elektryka i entuzjasty elektroniki. To wszechstronne urządzenie pomiarowe łączy w sobie funkcje woltomierza, omomierza i amperomierza, umożliwiając precyzyjne pomiary różnych parametrów elektrycznych. W kontekście pomiaru amperów, multimetr staje się naszym najlepszym przyjacielem.
Dlaczego właśnie multimetr jest tak istotny przy pomiarze natężenia prądu? Otóż, w przeciwieństwie do dedykowanych amperomierzy, multimetr oferuje znacznie większą elastyczność. Możemy nim nie tylko mierzyć ampery, ale także sprawdzać napięcie, rezystancję czy ciągłość obwodu. To jak szwajcarski scyzoryk w świecie elektroniki!
Sprawdź również, jak sprawdzić bezpiecznik miernikiem: https://elektryka.edu.pl/jak-sprawdzic-bezpiecznik-miernikiem-praktyczny-poradnik/.
Rodzaje multimetrów i ich zastosowanie w pomiarze amperów
Na rynku dostępne są różne typy multimetrów, ale generalnie możemy je podzielić na dwie główne kategorie: analogowe i cyfrowe. Każdy z nich ma swoje zalety w kontekście pomiaru amperów:
- Multimetry analogowe:
- Świetne do obserwacji zmian natężenia prądu w czasie rzeczywistym
- Idealne do wykrywania niewielkich fluktuacji prądu
- Często tańsze od cyfrowych odpowiedników
- Multimetry cyfrowe:
- Oferują większą precyzję odczytów
- Łatwiejsze w interpretacji dla początkujących
- Często wyposażone w dodatkowe funkcje, jak automatyczny wybór zakresu
Niezależnie od typu, kluczowe jest, aby wybrać multimetr z odpowiednim zakresem pomiarowym dla Twoich potrzeb. Pamiętaj, że pomiar dużych prądów może wymagać specjalistycznych cęgów amperowych lub dedykowanych przystawek.
Przygotowanie do pomiaru: bezpieczeństwo przede wszystkim
Zanim przejdziemy do właściwego pomiaru amperów, musimy poświęcić chwilę na kwestie bezpieczeństwa. Praca z elektrycznością zawsze niesie ze sobą pewne ryzyko, dlatego odpowiednie przygotowanie jest kluczowe.
Oto lista niezbędnych kroków, które należy podjąć przed rozpoczęciem pomiaru:
- Sprawdź stan multimetru – upewnij się, że obudowa nie jest uszkodzona, a przewody pomiarowe są w dobrym stanie
- Załóż odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne
- Upewnij się, że pracujesz w suchym środowisku, z dala od wilgoci
- Zapoznaj się z instrukcją obsługi swojego multimetru
- Wybierz odpowiedni zakres pomiarowy – zawsze zaczynaj od najwyższego zakresu, aby uniknąć uszkodzenia urządzenia
Pamiętaj: bezpieczeństwo to nie tylko kwestia sprzętu, ale przede wszystkim Twojego podejścia. Zawsze zachowuj ostrożność i nie podejmuj niepotrzebnego ryzyka.
Wybór odpowiedniego zakresu pomiarowego
Wybór właściwego zakresu pomiarowego jest kluczowy dla uzyskania dokładnych wyników i ochrony multimetru przed uszkodzeniem. Oto kilka wskazówek:
| Zakres pomiarowy | Typowe zastosowanie |
| μA (mikroampery) | Pomiary bardzo małych prądów, np. w elektronice |
| mA (miliampery) | Pomiary w obwodach niskoprądowych, np. w układach sterowania |
| A (ampery) | Pomiary w typowych obwodach domowych i przemysłowych |
Zawsze zaczynaj od najwyższego dostępnego zakresu, a następnie stopniowo go zmniejszaj, aż uzyskasz czytelny wynik. To zapewni bezpieczeństwo Tobie i Twojemu sprzętowi.
Krok po kroku – jak zmierzyć ampery multimetrem?
Teraz, gdy jesteśmy odpowiednio przygotowani, przejdźmy do sedna sprawy – jak właściwie zmierzyć ampery multimetrem. Proces ten może się nieco różnić w zależności od typu multimetru i mierzonego obwodu, ale ogólne zasady pozostają takie same.
Oto szczegółowa instrukcja, jak przeprowadzić pomiar amperów:
- Ustaw multimetr na pomiar prądu (A lub mA)
- Wybierz najwyższy dostępny zakres pomiarowy
- Wyłącz zasilanie w mierzonym obwodzie
- Rozłącz obwód w miejscu, gdzie chcesz zmierzyć prąd
- Podłącz multimetr szeregowo do obwodu:
- Czerwony przewód do gniazda “A” lub “mA” w multimetrze
- Czarny przewód do gniazda “COM”
- Włącz zasilanie obwodu
- Odczytaj wynik pomiaru na wyświetlaczu multimetru
- Jeśli odczyt jest zbyt mały, zmniejsz zakres pomiarowy dla większej dokładności
Pamiętaj, że mierzenie prądu wymaga włączenia multimetru w obwód szeregowo, w przeciwieństwie do pomiaru napięcia, gdzie multimetr podłączamy równolegle.
Interpretacja wyników pomiaru
Odczytanie wyniku z multimetru to dopiero połowa sukcesu. Kluczowe jest zrozumienie, co ten wynik oznacza w kontekście badanego obwodu. Oto kilka wskazówek:
- Sprawdź jednostkę pomiaru – czy wynik jest w amperach (A), miliamperach (mA) czy mikroamperach (μA)
- Porównaj wynik z oczekiwanymi wartościami dla danego urządzenia lub obwodu
- Zwróć uwagę na stabilność odczytu – czy wartość fluktuuje, czy jest stała?
- W przypadku nietypowych odczytów, powtórz pomiar dla pewności
Pamiętaj, że interpretacja wyników wymaga nie tylko technicznej wiedzy, ale także doświadczenia. Z czasem nauczysz się “czytać” wyniki intuicyjnie.
Najczęstsze błędy przy pomiarze amperów i jak ich uniknąć
Nawet doświadczeni elektrycy czasami popełniają błędy przy pomiarze amperów. Świadomość typowych pułapek pomoże Ci ich uniknąć i zapewni dokładne pomiary. Oto lista najczęstszych błędów i sposobów na ich uniknięcie:
| Błąd | Jak uniknąć |
| Niewłaściwe podłączenie multimetru | Zawsze podłączaj multimetr szeregowo do obwodu przy pomiarze prądu |
| Zły wybór zakresu pomiarowego | Zacznij od najwyższego zakresu i stopniowo zmniejszaj |
| Pomiar bez wyłączenia zasilania | Zawsze wyłączaj zasilanie przed podłączeniem multimetru do obwodu |
| Ignorowanie bezpieczeństwa | Stosuj środki ochrony osobistej i przestrzegaj zasad bezpieczeństwa |
Pamiętaj, że najlepszą obroną przed błędami jest praktyka i ciągłe doskonalenie swoich umiejętności. Z każdym pomiarem będziesz coraz bardziej pewny swoich działań.
Zaawansowane techniki pomiaru amperów
Dla tych, którzy chcą wznieść swoje umiejętności na wyższy poziom, istnieją zaawansowane techniki pomiaru amperów. Oto kilka z nich:
- Wykorzystanie cęgów amperowych do pomiaru prądu bez przerywania obwodu
- Pomiar prądów zmiennych z wykorzystaniem funkcji True RMS
- Analiza harmonicznych w prądzie za pomocą specjalistycznych multimetrów
- Długoterminowe monitorowanie prądu z użyciem funkcji rejestracji danych
Pamiętaj, że zaawansowane techniki często wymagają specjalistycznego sprzętu i dogłębnej wiedzy z zakresu elektrotechniki. Nie bój się eksperymentować, ale zawsze rób to z zachowaniem zasad bezpieczeństwa.
Skuteczny pomiar amperów – podsumowanie
Pomiar amperów multimetrem może wydawać się skomplikowany na początku, ale z odpowiednią wiedzą i praktyką staje się prostą i rutynową czynnością. Kluczem do sukcesu jest połączenie teoretycznej wiedzy z praktycznymi umiejętnościami i zawsze priorytetowe traktowanie bezpieczeństwa.
Pamiętaj o najważniejszych zasadach:
- Zawsze zaczynaj od najwyższego zakresu pomiarowego
- Podłączaj multimetr szeregowo do obwodu przy pomiarze prądu
- Wyłączaj zasilanie przed ingerencją w obwód
- Regularnie sprawdzaj stan swojego multimetru
- Nie bój się eksperymentować, ale zawsze z zachowaniem ostrożności
Mam nadzieję, że ten przewodnik pomoże Ci pewnie i bezpiecznie mierzyć ampery w różnych sytuacjach. Pamiętaj, że każdy ekspert kiedyś zaczynał od podstaw – Twoja podróż w świat elektrotechniki dopiero się zaczyna!
